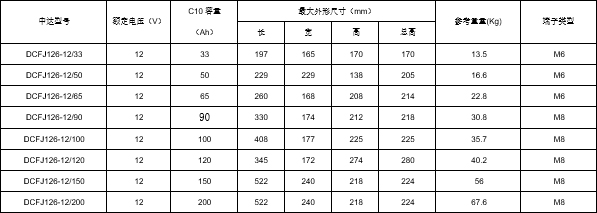

浮充设计寿命长
　　15 年。
　　凝胶电解质
　　采用德国进口的高纯度气相二氧化硅配制的专用胶体电解质，在电池内部各部分分布均匀，不存在酸液分层现象；采用过量的电解质，电池散热性能好，电池在高温及过充电的条件下，不出现干涸和热失控现象。
　　专用隔板
　　采用欧洲AMER-SIL 公司PVC-SiO2 胶体电池专用微孔隔板，内阻小，孔率高，与胶体电解质亲合度高，电池循环使用寿命长。
　　深放电性能好
　　电池抗深放电能力强，100％放电后仍可继续接在负载上，四周后再充电可恢复原容量，电池深放电后再充电的恢复能力强，在欠充电状态下，有很好的循环耐久能力。
　　自放电率低
　　板栅采用重负载铅钙锡多元合金，电池自放电率极低，每月自放电率≤ 2% ；高纯度的凝胶状电解液，电池在25℃环境中存放两年，剩余容量仍在50% 以上。
　　使用与注意事项
　　⒈蓄电池荷电出厂，从出厂到安装使用，电池容量会受到不同程度的损失，若时间较长，在投入使用前应进行补充充电。如果蓄电池储存期不超过一年，在恒压2.27V/只的条件下充电5天。如果蓄电池储存期为1～2年，在恒压2.33V/只条件下充电5天。
　　⒉蓄电池浮充使用时，应保证每个单体电池的浮充电压值为2.25～2.30V，如果浮充电压高于或低于这一范围，则将会减少电池容量或寿命。
　　⒊当蓄电池浮充运行时，蓄电池单体电池电压不应低于2.20V，如单体电压低于2.20V，则需进行均衡充电。均衡充电的方法为：充电电压2.35V/只，充电时间12小时。
　　⒋蓄电池循环使用时，在放电后采用恒压限流充电。充电电压为2.35～2.45V/只，大电流不大于0.25C10具体充电方法为：先用不大于上述大电流值的电流进行恒流充电，待充电到单体平均电压升到2.35～2.45V时改用平均单体电压为2.35～2.45V恒压充电，直到充电结束。
　　⒌电池循环使用时充电完全的标志：
　　在上述限流恒压条件下进行充电，其充足电的标志，可以在以下两条中任选一条作为判断依据：
　　⑴充电时间18～24小时（非深放电时间可短）。
　　⑵充电末期连续三小时充电电流值不变化。
　　⑶恒压2.35～2.45V充电的电压值，是环境温度为25℃的规定值。当环境温度高于25℃时，充电电压要相应降低，防止造成过充电。当环境温度低于25℃时，充电电压应提高，以防止充电不足。通常降低或提高的幅度为每变化1℃每个单体增减0.005V。
　　⒍蓄电池放电后应立即再充电，若放电后的蓄电池搁置时间太长，即使再充电也不能恢复其原容量。
　　⒎电池使用时，务必拧紧接线端子的螺栓，以免引起火花及接触不良。
